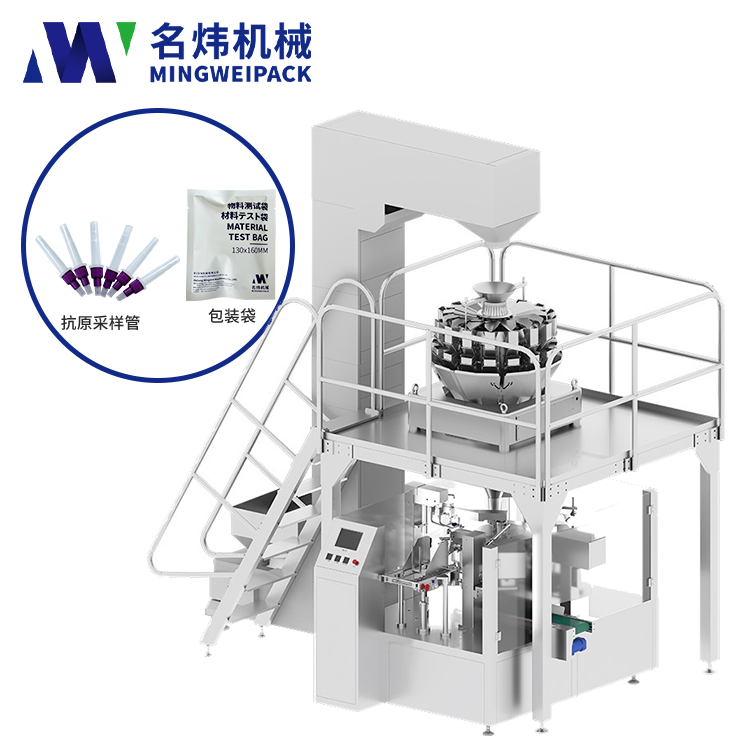

MW8-2030GTD 多只抗原采样管自动给袋式包装机

状态:
数量:





主要性能特点

1. 包装范围使用于各种类型的单耳核酸采集滴管,抗原提取管核酸提取管,塑料抽提管的多只包装。

2. 操作方便:采用PLC触摸屏控制,人机界面操作系统:操作直观方便

3. 调节方便:机夹同步调节,电脑控制袋子宽度

4. 自动化程度高:所有动作采用端面凸轮完成,相比沟槽凸轮加工工艺简单成本低,高速运行时速度可达60包/分

5. 完善的预防系统,可智能检测是否开袋及开袋是否完整,在不合适加料的情况下不加料不热封,不浪费袋子及物料。

6. 设备符合食品加工机械的卫生标准,设备与物料接触部分采用304不锈钢或其他符合食品卫生要求的材料加工,保证食品的卫生和安全,符合GMP标准。

7. 采用无油真空泵,避免污染生产环境

8. 试用预制袋,封口质量高,提升成品档次。



主要技术参数


型号

MW8-2030GTD

包装尺寸

宽:80~200mm , 长:100-300mm

充填范围

抗原采样管

包装速度

10-60包/分(其速度由产品自身及充填重量决定)

包装精度

≤±1%

总功率

3.5Kw

气源

0.6m3/min 0.8mpa

机器尺寸

4600*2500*4000mm

机器重量

2000kgs



机器工作流程8工位 参考示意图


1.给袋 --> 2. 打码+ --> 3. 开夹链 (选配)--> 4. 开袋 ---> 5. 进料 + 整平 (选配)---> 6. 选配 (氮气冲洗/第二进料 ) --> 7. 第一次封口---> 8. 第二次封口 + 出产品




机器细节图


1.主机


2.触摸屏

3.袋子加料器

4.真空吸袋装置

5.袋子上转盘工位

6.色带打码

7.打码效果

8.开袋工位

9.加料工位

10.没有袋子不加料感应器

11.感应器

12.空袋不热封感应器

13.电动调整袋宽

12. 袋底震动


































国际一线品牌配置

序号

名称

品牌

功能

1

PLC

西门子

控制系统

2

触摸屏

西门子

控制系统

3

电磁阀

费斯托

气动元件

4

气缸

费斯托

气动元件

5

继电器

电器元件

6

断路器

电器元件

7

交流接触器

电器元件

8

变频器

电器元件

9

按钮

施耐德

电器元件

10

接近开关

欧姆龙

电器元件

11

温控仪

欧姆龙

温控系统

12

轴承

NSK

轴承

13

真空泵

众德

中国

14

包装机接触面

304不锈钢

自产








XLQ-GCZHC-1416 1.6L14头组合称自动下料器



用途

它主要用于食品或非食品行业的各种颗粒产品的自动称重,例如薯片,坚果,冷冻食品,蔬菜,海鲜等。


特点

IP65防水,直接使用水清洗,节省清洗时间;

模块化控制系统,稳定性更高,维护费用更低;

生产记录可以随时检查或下载到PC;

称重传感器或光电传感器检查以满足不同要求;

预设交错转储功能以停止阻塞;

深度设计线性进料盘,以防止小颗粒产品泄漏;

参考产品功能,选择自动或手动调节进给幅度;

食品接触部件无需工具即可拆卸,更易于清洁;

适用于各种客户的多语言触摸屏,英语,法语,西班牙语等;

PC监视器的生产状态,清除生产进度(可选)。



主要技术参数


型号

XLQ-GCZHC-14

称量范围

10-1000 grams

速度

80 bags/min

精度

+ 1-1.5 grams

容量

1.6L

控制面板

7"触摸屏

功率

220V/50HZ or 60HZ; 12A; 1500W

驱动电机

步进电机

包装尺寸

1720L*1100W*1100H mm

重量

550 kg















机器详情


使用称重传感器,计算机检查重量

每个称重桶。 从这些权重中,最优

组合即可立即获得目标体重

选择并出料。 如果结合使用5个称重桶

从14个中选择,可能的组合数量是252

A:容易拆卸

B:容易拆卸

C: 桶0.5 / 1.6 / 2.5 / 5L

D: 顶部圆柱

E: 4面结构

F: 溜槽角度

G: 执行器单元

H: 7"或者9.7"触摸屏






















TSJ-ZX Z型上料器



应用

该输送机适用于玉米,食品塑料和化学工业等颗粒物料的垂直提升。


特点

进料速度可由变频器调节;

由304不锈钢或碳素漆钢制成

可以选择完全自动或手动;

包括振动给料器,将产品有序地装入桶中,以免堵塞;

电箱控制


A.自动或手动紧急停止,振动底部,速度按钮,运行指示器,电源指示器,泄漏开关等。

B.运行时输入电压为24V或更低。

C.德力西变频器








主要技术参数


型号

TSJ-ZX

输送高度

1800-4500 mm

容量

1.8L or 4L

速度

40-75 buckets/min

容器材料

White PP (dimple surface)

振动料斗尺寸

550L*550W

频率

0.75 KW

功率

220V/50HZ or 60HZ Single Phase

尺寸

2214L*900W*970H mm

重量

428 kg





机器详情

它通过链条传动驱动物料,用于颗粒和小块状物料的垂直输送,

提升能力和速度

振动给料机:振动相对稳定,能够调节给料速度,磨损小寿命长。

电气控制箱:具有过热保护和短路自动断电功能

桶材质:食品级增强聚丙烯






GZPT 工作平台

主要技术参数


材料

不锈钢

尺寸

2000x2000x1800mm











机器详情

不锈钢 304

条纹板设计防滑

它主要用于组合秤,它也是包装系统中的通用辅助设备。

最大装载重量:2吨








随机配件清单


No

名字

单位

数量

1

给袋吸盘 1

10

2

给袋吸盘 2

10

3

小轮

6

4

加热管

2

5

热敏偶

2

6

接头

10

7

碳带

2

8

弹簧

20

9

小型继电器

2

10

温控仪

2

11

断路器

2

12

固态继电器

2

13

软管

3

14

接近开关

2

15

打码机软管

2

16

(0-9, A-Z) 打码机印字

1

17

开口扳手

3

18

扳手

4

19

调节扳手

1

20

六角扳手

9

21

油枪

1

22

铜电刷

1

23

螺丝刀+剪刀+钥匙

7


配件工具箱
